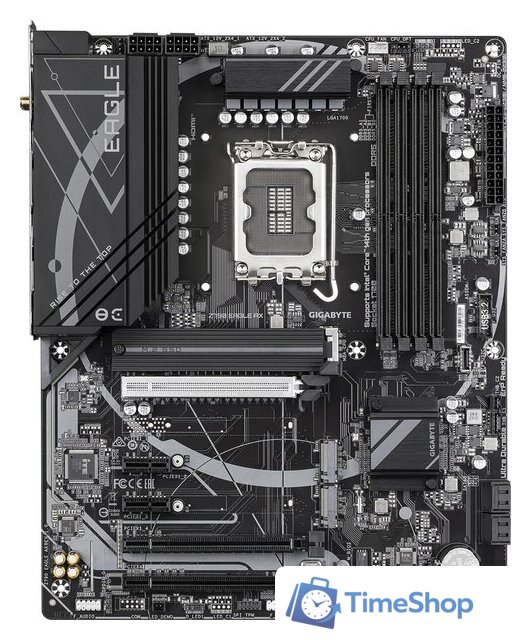

Материнская плата Gigabyte Z790 EAGLE AX (rev. 1.x)

Характеристики Gigabyte Z790 EAGLE AX (rev. 1.x)

Общая информация

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel Z790
• Количество фаз питания: 12+1+1
• Охлаждение фаз питания: есть
• Форм-фактор: ATX
• Цвет: черный
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 256GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 600 МГц
• Дополнительные характеристики ОЗУ: поддержка небуферизованных планок памяти с ECC, работающих в режиме non-ECCподдержка небуферизованных планок памяти без ECCподдержка Intel Extreme Memory Profile (XMP)1Rx8/2Rx8/1Rx16 модули памяти

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 3
• Всего PCI Express x1: 2
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• High Power Card Edge (HPCE): нет
• PCI: нет
• PCI X: нет
• Дополнительные характеристики PCI: разъем PCIEX16, PCI Express x16, режим работы PCIe 5.0 x16разъем PCIEX4, PCI Express x16, режим работы PCIe 4.0 x4разъем PCIEX1_4, PCI Express x16, режим работы PCIe 3.0 x1разъем PCIEX1_2, PCI Express x1, режим работы PCIe 3.0 x1разъем PCIEX1_3, PCI Express x1, режим работы PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: разъем M2A_CPU, сокет 3, ключ M, тип 22110/2280, поддержка PCIe 4.0 x4/x2 SSDразъем M2P_SB, сокет 3, ключ M, тип 2280, поддержка PCIe 4.0 x4/x2 SSDразъем M2M_SB, сокет 3, ключ M, тип 2280, поддержка SATA и PCIe 4.0 x4/x2 SSD
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA; 0, 1, 5, 10 - PCIe

Сеть и связь

• Слот для модуля Wi-Fi: нет
• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: Realtek ALC897
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• USB-C (Thunderbolt 5): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.2
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: 2
• Thunderbolt 5: нет
• Цифровой выход S/PDIF: 1
• COM: нет
• LPT: нет
• HDMI: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: нет
• Описание внутренних разъемов: 1 x 24-контактный основной разъем питания ATX2 x 8-контактных разъема питания ATX 12В1 x разъем для вентилятора ЦП1 x разъем для вентилятора ЦП/насоса водяного охлаждения3 x разъема для системных вентиляторов1 x разъем для системного вентилятора/насоса водяного охлаждения2 x разъема для адресных светодиодных лент3 x разъема M.24 x разъема SATA 6 Гбит/с1 x разъем передней панели1 x разъем передней панели аудио1 x разъем для S/PDIF1 x разъем USB Type-C, поддерживающий USB 3.2 Gen 11 x разъем USB 3.2 Gen 12 x разъема USB 2.0/1.12 x разъема Thunderbolt

Габариты

• Длина: 305 мм
• Ширина: 244 мм
