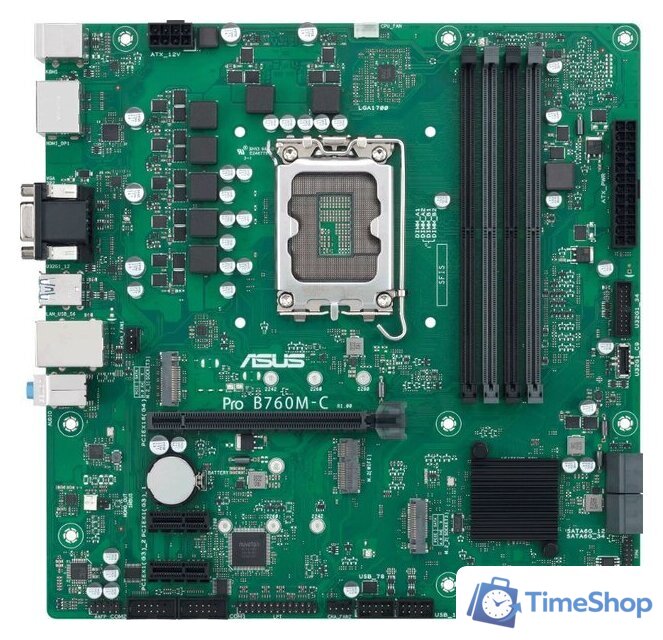

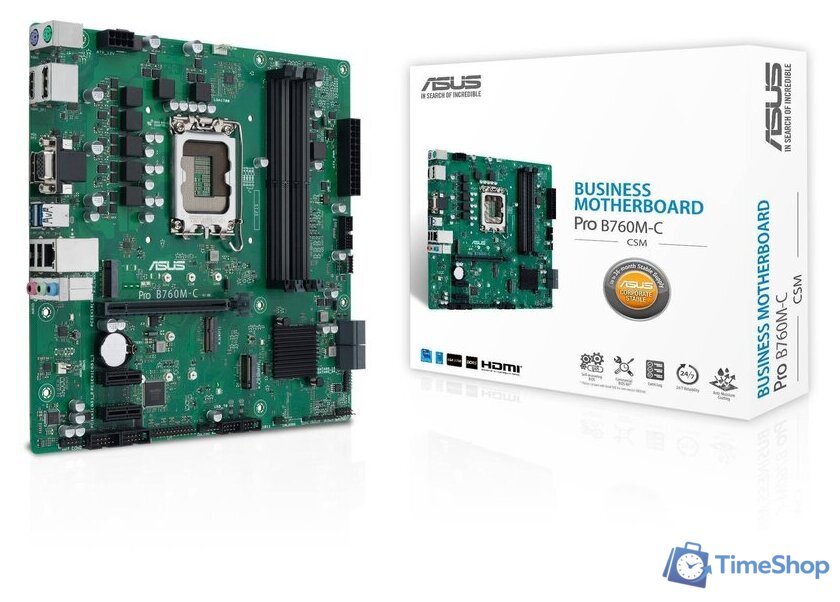

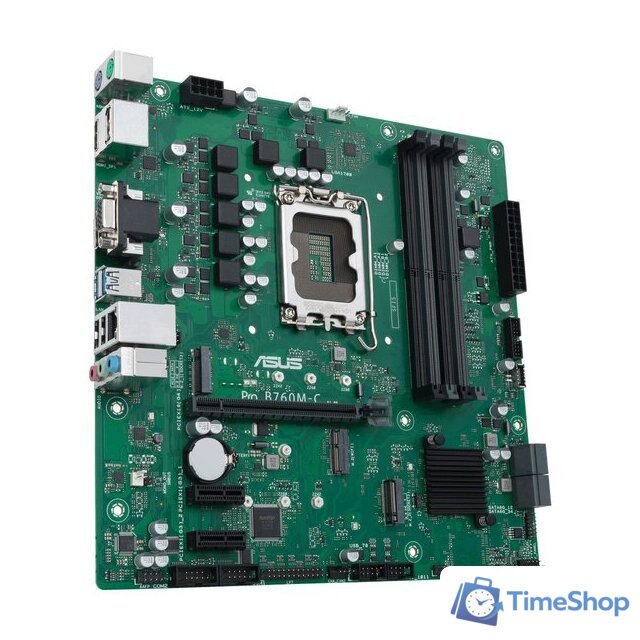

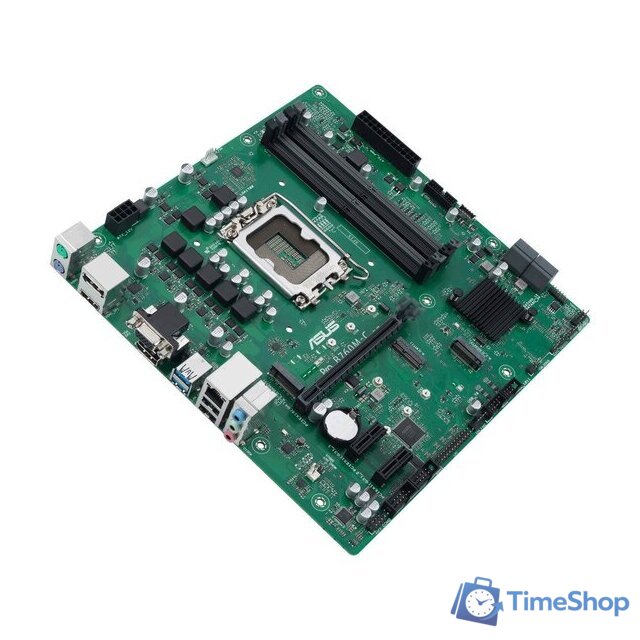

Материнская плата ASUS Pro B760M-C-CSM

Характеристики ASUS Pro B760M-C-CSM

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel B760
• Форм-фактор: mATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 6 200 МГц
• Дополнительные характеристики ОЗУ: поддержка планок non-ECC Un-buffered DIMM с частотами6200 (OC), 6000 (OC), 5800 (OC), 5600 (OC), 5400 (OC), 5200 (OC), 5000 (OC), 4800поддержка планок DDR5 с функцией On-Die ECCподдержка планок с Extreme Memory Profile (XMP)поддержика технологии Optimem II

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 2
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• PCI: нет
• PCI X: нет
• Дополнительные характеристики PCI: PCIe линии ЦП1 x PCIe 4.0/3.0 x16PCIe линии чипсета2 x PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: 1 разъем M.2 на ЦП (M.2_1, ключ M), тип 2242/2260/2280поддерживает режим PCIe 4.0 x41 разъем M.2 на чипсете (M.2_2, ключ M), тип 2242/2260/2280поддерживает режим PCIe 4.0 x4* слот M.2 (ключ E) для установки модулей Wi-Fi/Bluetooth
• SATA 3.0: 4
• SATA 2.0: нет
• RAID: SATA 0/1/5/10

Сеть и связь

• Слот для модуля Wi-Fi: PCIe, CNVi
• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x 1 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: нет
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 2
• DisplayPort: 2
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): 1
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: 1
• LPT: 1
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: нет
• Разъемы для корпусных вентиляторов: 1
• Разъемы для подсветки ARGB 5В: нет
• Разъемы для подсветки RGB 12В: нет
• Описание внутренних разъемов: Fan and Cooling related1 x 4-pin CPU Fan header2 x 4-pin Chassis Fan headersPower related1 x 24-pin Main Power connector1 x 8-pin +12V Power connectorStorage related2 x M.2 slots (Key M)4 x SATA 6Gb/s portsUSB1 x USB 3.2 Gen 1 connector (suppports USB Type-C)1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 headers support 4 additional USB 2.0 portsMiscellaneous1 x Clear CMOS header1 x Chassis Intrude header2 x COM Port headers1 x Front Panel Audio header (AAFP)1 x COM debug header1 x LPT header1 x Mono-out header (with Amp IC)1 x M.2 slot (Key E)1 x SMBUS header1 x Speaker header1 x SPI TPM header (14-1pin)1 x 10-1 pin System Panel header

Габариты

• Длина: 244 мм
• Ширина: 244 мм

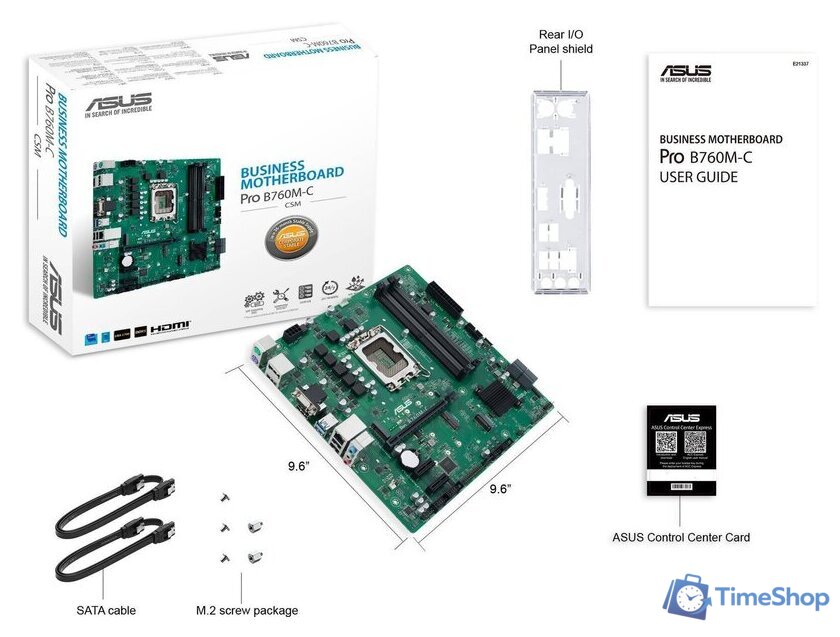

Комплектация

• Комплектация: - два кабеля SATA- рамка разъемов задней панели- набор винтов для установки накопителя формата M.2- набор винтов для установки модулей беспроводной связи M.2 ключ У- ключ-карта активации ACC Express- документация
