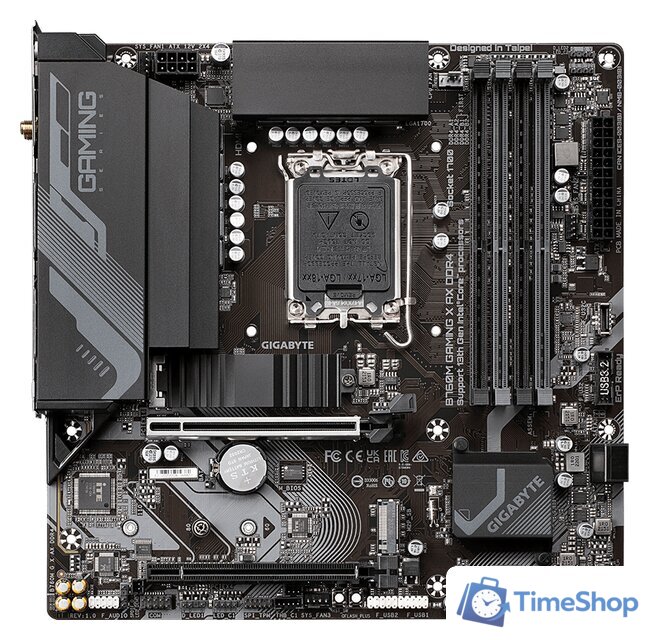

Материнская плата Gigabyte B760M Gaming X AX DDR4 (rev. 1.x)

Характеристики Gigabyte B760M Gaming X AX DDR4 (rev. 1.x)

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel B760
• Форм-фактор: mATX
• Подсветка: нет

Память

• Тип памяти: DDR4
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 5 333 МГц
• Дополнительные характеристики ОЗУ: Поддержка модулей памяти ECC без буферизации DIMM 1Rx8/2Rx8 (работают в режиме без ECC)Поддержка небуферизованных модулей памяти DIMM 1Rx8/2Rx8/1Rx16 без ECCПоддержка модулей памяти Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: нет
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• PCI: нет
• PCI X: нет
• Дополнительные характеристики PCI: ЦП:1 слот PCI Express x16, поддерживающий PCIe 4.0 и работающий на в режиме x16 (PCIEX16)* Для оптимальной производительности, если необходимо установить только одну графическую карту PCI Express, обязательно установите ее в слот PCIEX16.Чипсет:1 слот PCI Express x16, поддерживающий PCIe 3.0 и работающий в режиме x4 (PCIEX4)

Интерфейсы накопителей

• M.2: 2
• Интерфейс M.2: ЦП:1 разъем M.2 (гнездо 3, ключ M, поддержка твердотельных накопителей типа 2280 PCIe 4.0 x4/x2) (M2A_CPU)Чипсет:1 разъем M.2 (гнездо 3, ключ M, поддержка твердотельных накопителей типа 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)
• SATA 3.0: 4
• RAID: SATA 0/1/5/10

Сеть и связь

• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 5
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: 1
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1  (2.0)

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: 2
• Цифровой выход S/PDIF: 1
• COM: 1
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: нет
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 2
• Описание внутренних разъемов: 1 x 24-pin ATX main power connector1 x 8-pin ATX 12V power connector1 x CPU fan header3 x system fan headers2 x addressable LED strip headers2 x RGB LED strip headers2 x M.2 Socket 3 connectors4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x S/PDIF Out header1 x USB Type-C® header, with USB 3.2 Gen 2 support1 x USB 3.2 Gen 1 header2 x USB 2.0/1.1 headers2 x Thunderbolt™ add-in card connectors1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)1 x serial port header1 x reset button1 x Q-Flash Plus button1 x reset jumper1 x Clear CMOS jumper

Габариты

• Длина: 244 мм
• Ширина: 244 мм
