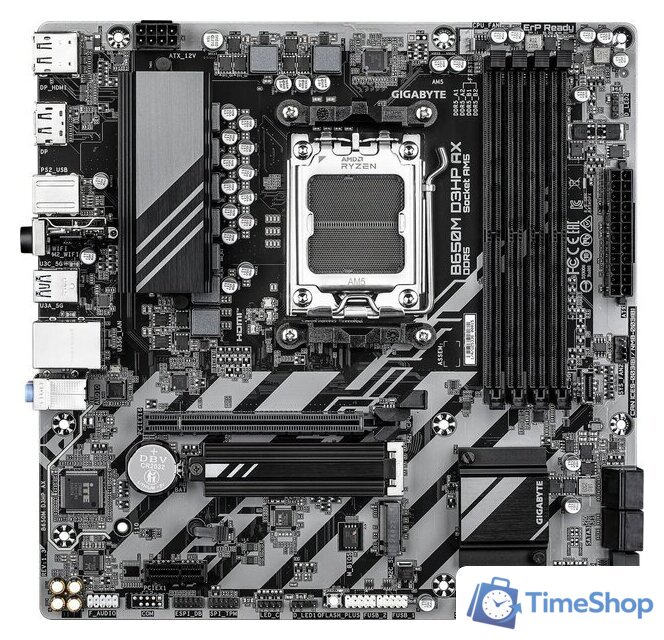

Материнская плата Gigabyte B650M D3HP AX (rev. 1.3)

Характеристики Gigabyte B650M D3HP AX (rev. 1.3)

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: AMD
• Поддержка поколений процессоров: AMD 9000, AMD 8000, AMD 7000
• Встроенный процессор: нет
• Сокет: AM5
• Чипсет: AMD B650
• Количество фаз питания: 5+2+2
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Цвет: черный
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 256GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 8 000 МГц
• Дополнительные характеристики ОЗУ: поддержка DDR5 8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600/5200/4800 МТ/с планок памяти4 x DDR5 DIMM-слота поддерживают до 256 ГБ (64 ГБ на одну планку) системной памятиДвухканальная архитектура памятиподдержка небуферизованных планок памяти без ECCподдержка конфигураций памяти 1Rx8/2Rx8/1Rx16поддержка AMD EXtended Profiles for Overclocking (AMD EXPO) и поддержка Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 1
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• High Power Card Edge (HPCE): нет
• Дополнительные характеристики PCI: разъем PCIEX16, PCI Express x16:- режим работы PCIe 4.0 x16 (для процессоров AMD Ryzen 7000/9000); - режим работы PCIe 4.0 x8 (для процессоров AMD Ryzen 8000 Phoenix 1); - режим работы PCIe 4.0 x4 (для процессоров AMD Ryzen 8000 Phoenix 2)разъем PCIEX1, PCI Express x1, режим работы PCIe 3.0 x1 (чипсет)

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: слот M2A_CPU, интегрирован в ЦП, поддержка сокет 3, ключ M, тип 2580/2280 SSD:- процессоры AMD Ryzen 7000/9000 поддерживают PCIe 4.0 x4/x2 SSD, - процессоры AMD Ryzen 8000 поддерживают PCIe 4.0 x4/x2 SSDслот M2C_SB, интегрирован в чипсет, поддержка сокет 3, ключ M, тип 22110/2280 PCIe 4.0 x4/x2 SSD
• SATA 3.0: 4
• RAID: 0, 1, 10 - M.2 (NVMe)/SATA

Сеть и связь

• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• USB-C (Thunderbolt 5): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 2
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Thunderbolt 5: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• HDMI: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: нет
• Разъемы для корпусных вентиляторов: 2
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 1
• Разъемы с обратной стороны (BTF): нет
• Описание внутренних разъемов: 1 x 24-pin ATX основной разъем питания1 x 8-pin ATX 12V разъем питания1 x разъем для вентилятора ЦП2 x разъема для корпусных вентиляторов2 x разъема для адресной светодиодной ленты1 x разъем для светодиодной ленты RGB2 x слота M.2 Socket 34 x разъема SATA 6Gb/s1 x разъем передней панели1 x разъем аудио передней панели1 x разъем USB Type-C с поддержкой USB 3.2 Gen 11 x разъем USB 3.2 Gen 12 x разъема USB 2.0/1.11 x разъем TPM1 x кнопка Q-Flash Plus1 x перемычка сброса1 x перемычка Clear CMOS

Габариты

• Длина: 244 мм
• Ширина: 244 мм

Комплектация

• Комплектация: - кабель SATA- I/O планка - Wi-Fi антенна - термопрокладка для M.2- документация
