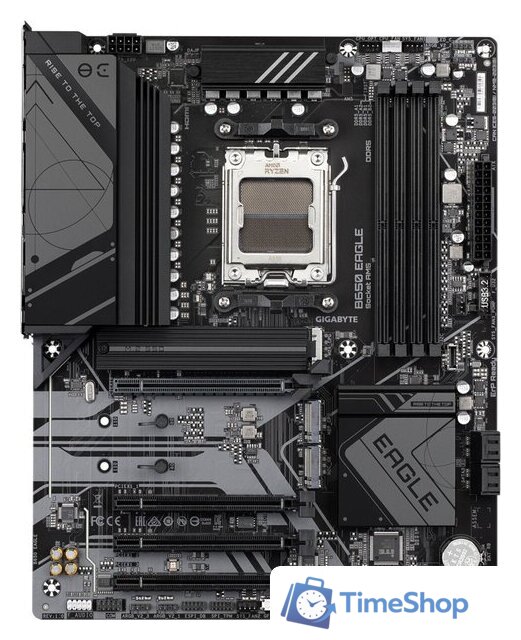

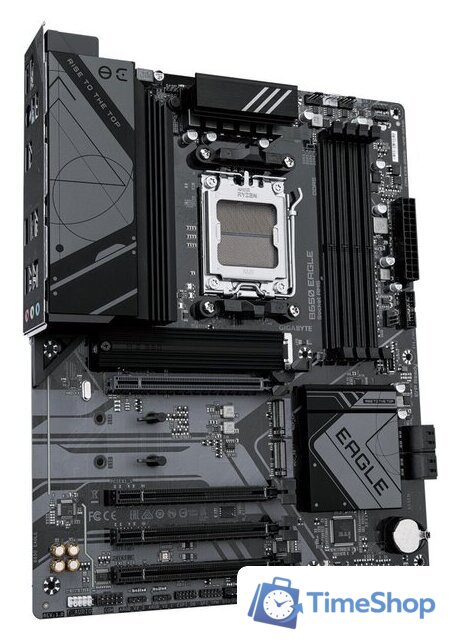

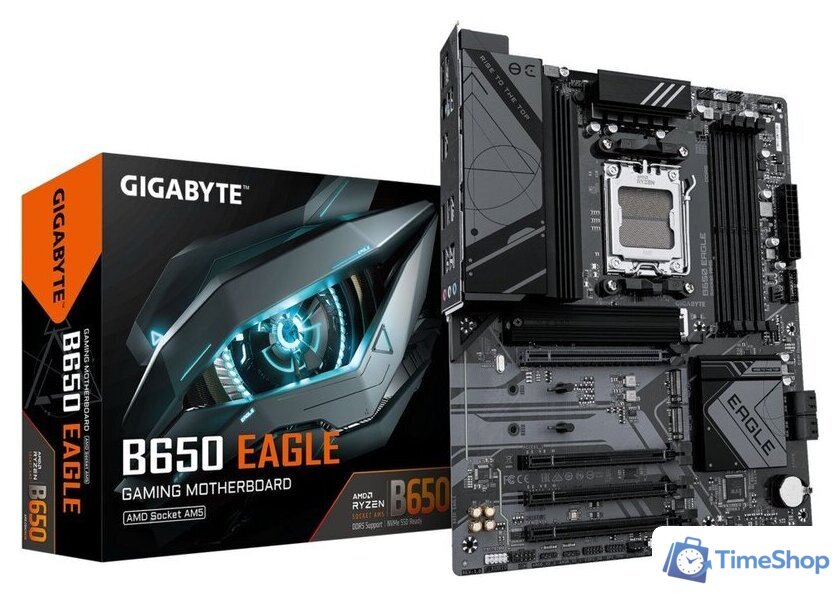

Материнская плата Gigabyte B650 Eagle (Rev. 1.0)

Характеристики Gigabyte B650 Eagle (Rev. 1.0)

Общая информация

Технические характеристики

• Поддержка процессоров: AMD
• Поддержка поколений процессоров: AMD 8000, AMD 7000
• Встроенный процессор: нет
• Сокет: AM5
• Чипсет: AMD B650
• Количество фаз питания: 12+2+2
• Охлаждение фаз питания: есть
• Форм-фактор: ATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 600 МГц
• Дополнительные характеристики ОЗУ: поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16 с частотами до 7600 OC МГцподдержка AMD EXtended Profiles (AMD EXPO) и Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 4
• Всего PCI Express x1: нет
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• Дополнительные характеристики PCI: PCI-линии ЦПразъем PCIEX16, PCI Express x16, режимы работы:с процессорами AMD Ryzen 7000-серии - PCIe 4.0 x16с процессорами AMD Ryzen 8000-серии Phoenix 1 - PCIe 4.0 x8с процессорами AMD Ryzen 8000-серии Phoenix 2 - PCIe 4.0 x4* разъем PCIEX16 предусматривает возможность установки графической платы или твердотельного NVMe накопителя; если видеоподсистема ПК представлена только одной графической платой, ее необходимо установить в разъем PCIEX16разъем PCIEX1_1, PCI Express x16, режим работы PCIe 3.0 x1разъем PCIEX1_2, PCI Express x16, режим работы PCIe 3.0 x1* разъемы PCIEX1_1 и PCIEX1_2 недоступны, если успользуется процессор AMD Ryzen 8000-серии Phoenix 2PCI-линии чипсетаразъем PCIEX1_3, PCI Express x16, режим работы PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: слоты ЦПслот M2A_CPU, сокет 3, ключ M, тип 25110/22110/2580/2280, режимы работы:с процессорами AMD Ryzen 7000-серии - PCIe 5.0 x4/x2с процессорами AMD Ryzen 8000-серии Phoenix 1/2 - PCIe 4.0 x4/x2слот M2P_CPU, сокет 3, ключ M, тип 22110/2280, режим работым PCIe 4.0 x2слоты чипсетаслот M2C_SB, сокет 3, ключ M, тип 22110/2280, режим работым PCIe 4.0 x4/x2
• SATA 3.0: 4
• RAID: 0, 1, 10 - NVMe/SATA

Сеть и связь

• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x 1 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

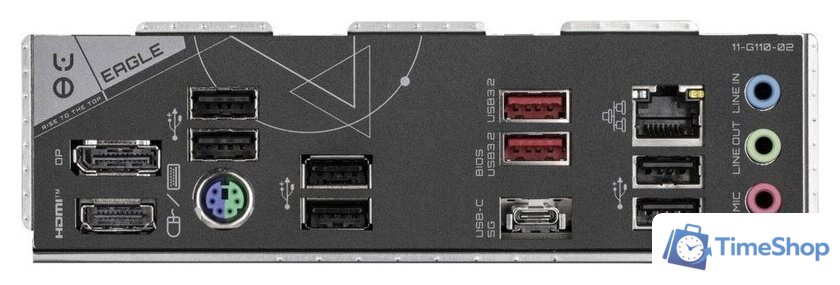

Разъемы на задней панели

• USB 2.0: 6
• USB 3.2 Gen1 Type-A (5 Гбит/с): нет
• USB 3.2 Gen2 Type-A (10 Гбит/с): 2
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 3
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: 1
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 3
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: 24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП1 разъем для вентилятора охлаждения ЦП/ Помпы системы жидкостного охлаждения2 разъема для системных вентиляторов1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения3 x addressable RGB Gen2 LED strip headers1 разъем для подключения RGB LED-линеек3 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панелиРазъем для подключения порта USB Type-C, спецификация USB 3.2 Gen 11 разъем для подключения портов USB 3.2 Gen 13 разъема USB 2.0/1.11 разъем для TPM-модуля (совместимость только с модулями GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)Кнопка Q-Flash Plus1 разъем для подключения внешнего COM-портаПеремычка для возврата настроек CMOS в состояние

Габариты

• Длина: 305 мм
• Ширина: 244 мм
