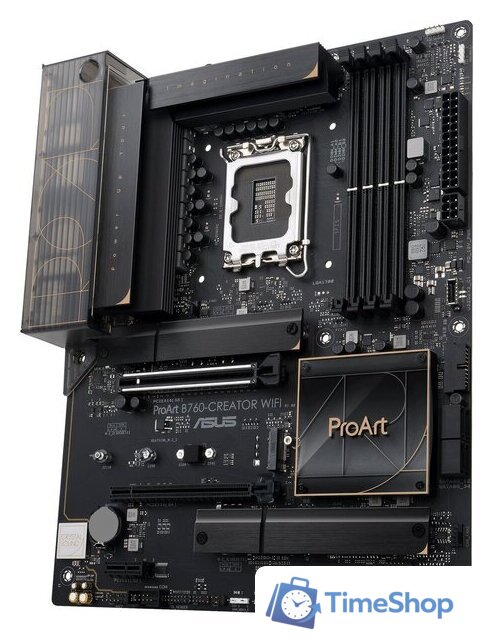

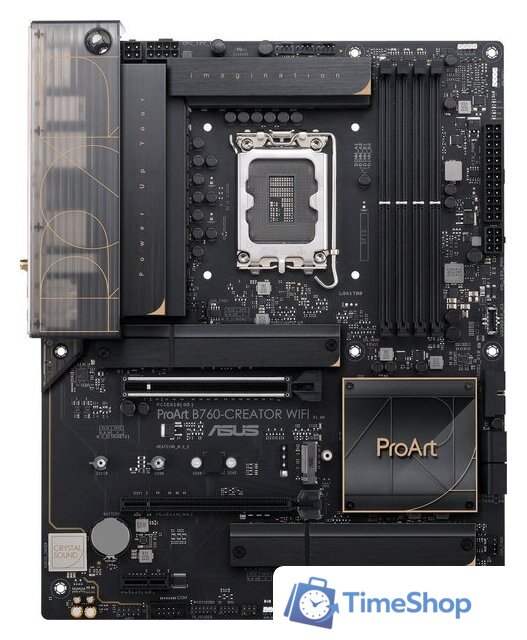

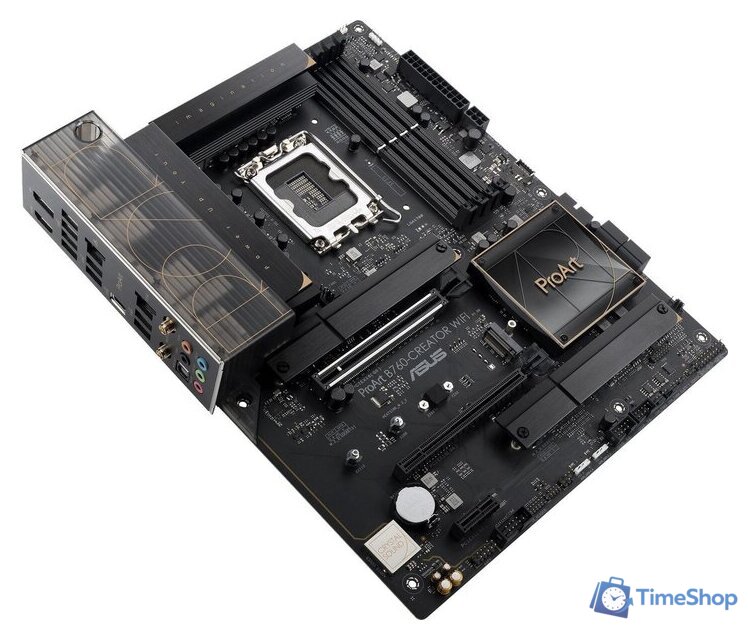

Материнская плата ASUS ProArt B760-Creator WIFI

Характеристики ASUS ProArt B760-Creator WIFI

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 12+1
• Охлаждение фаз питания: есть
• Форм-фактор: ATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 800 МГц
• Дополнительные характеристики ОЗУ: поддержка non-ECC модулей и модулей с On-Die ECC без буферизации с частотами 7200 (OC), 7000 (OC), 6800 (OC), 6600 (OC), 6400 (OC), 6200 (OC), 6000 (OC), 5800 (OC), 5600, 5400, 5200, 5000, 4800, 4400 МГцподдержка планок с Extreme Memory Profile (XMP)поддержка технологие OptiMem II

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: 1
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• Дополнительные характеристики PCI: PCI-линии ЦП1 x PCIe 5.0/4.0/3.0 x16PCI-линии чипсета1 x PCIe 4.0 x16 (поддерживает режим x4)1 x PCIe 3.0 x1PCIe x1 разделяет пропускную способность с M.2_2PCIe x1 будет отключен, когда M.2_2 работает в режиме PCIe x4 при включении вручную

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: слот на ЦПслот M.2_1 (ключ М), тип 2242/2260/2280/22110, поддерживает режим работы PCIe 4.0 x4слоты на чипсетеслот M.2_2 (ключ М), тип 2242/2260/2280/22110, поддерживает режим работы PCIe 3.0 x4слот M.2_3 (ключ М), тип 2242/2260/2280/22110, поддерживает режимы работы PCIe 4.0 x4слот M.2_2 разделяет пропускную способность с PCIe X1 и WiFi (ключ Е)слот M.2_2 будет работать в режиме PCI 3.0 x2, если устройство будет обнаружено в слоте PCIe x1 или WiFi (ключ Е).
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA

Сеть и связь

• Слот для модуля Wi-Fi: PCIe, CNVi  (ключ Е)
• Wi-Fi: 802.11ax (Wi-Fi 6)
• Bluetooth: 5.2
• Ethernet: 1x1 Гбит/с + 1x2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

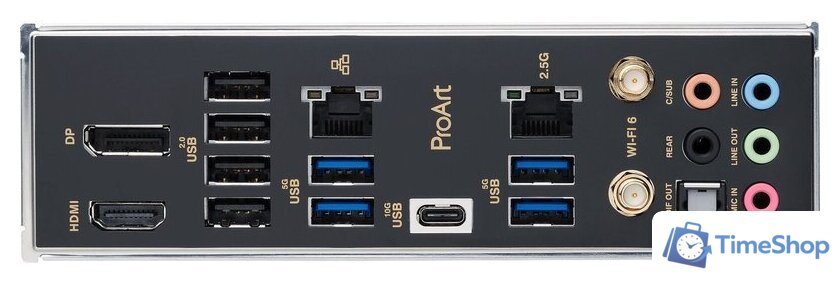

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: 1
• Аудио (3.5 мм jack): 5
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• Thunderbolt 3: нет
• Thunderbolt 4: 1
• Цифровой выход S/PDIF: нет
• COM: 1
• LPT: нет
• Разъемы для вентилятора ЦП: 2
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 4
• Разъемы для подсветки ARGB 5В: 3
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: Fan and Cooling related1 x 4-pin CPU Fan header1 x 4-pin CPU OPT Fan header1 x 4-pin AIO Pump header4 x 4-pin Chassis Fan headersPower related1 x 24-pin Main Power connector1 x 8-pin +12V Power connector1 x 4-pin +12V Power connector1 x 6-pin PD_12V Power connectorStorage related3 x M.2 slots (Key M)4 x SATA 6Gb/s portsUSB1 x USB 3.2 Gen 2x2 (20G) connector (supports USB Type-C with 60W PD/QC4+)1 x USB 3.2 Gen 1 (5G) header supports additional 2 x USB 3.2 Gen1 ports2 x USB 2.0 headers support additional 4 USB 2.0 portsMiscellaneous3 x Addressable Gen 2 headers1 x AURA RGB header1 x Clear CMOS header1 x COM Port header1 x Front Panel Audio header (AAFP)1 x SPI TPM header (14-1pin)1 x 20-5 pin System Panel header1 x Thermal Sensor header1 x Thunderbolt header

Габариты

• Длина: 305 мм
• Ширина: 244 мм

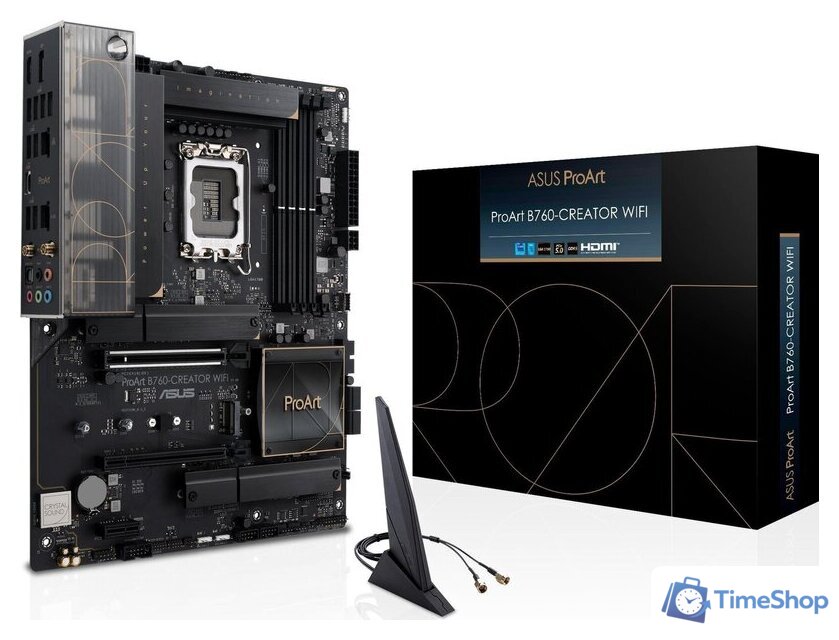

Комплектация

• Комплектация: Cables2 x SATA 6Gb/s cablesMiscellaneous1 x ASUS Wi-Fi moving antennas2 x M.2 Rubber packages1 x ProArt ruler1 x Q-connectorDocumentation1 x ACC Express Activation Key Card1 x User guide
