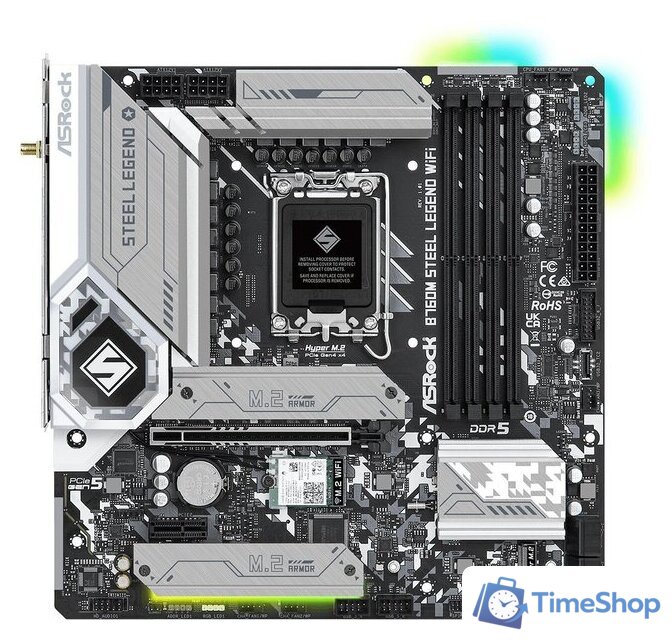

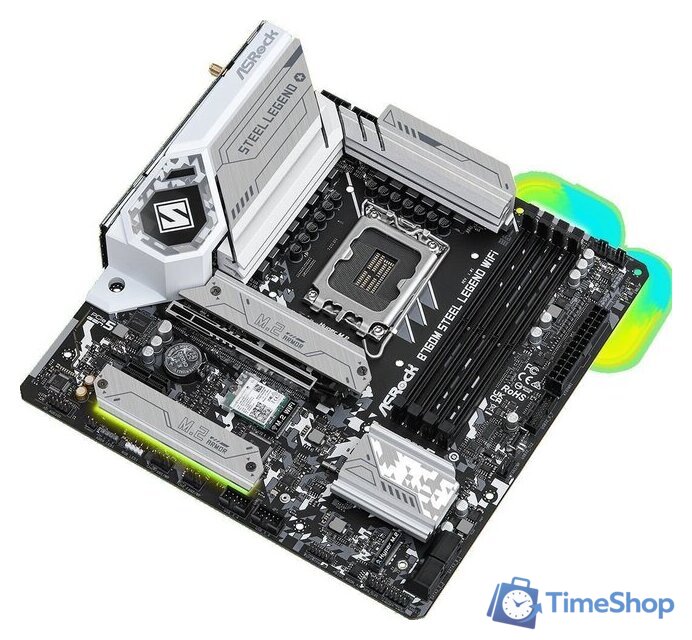

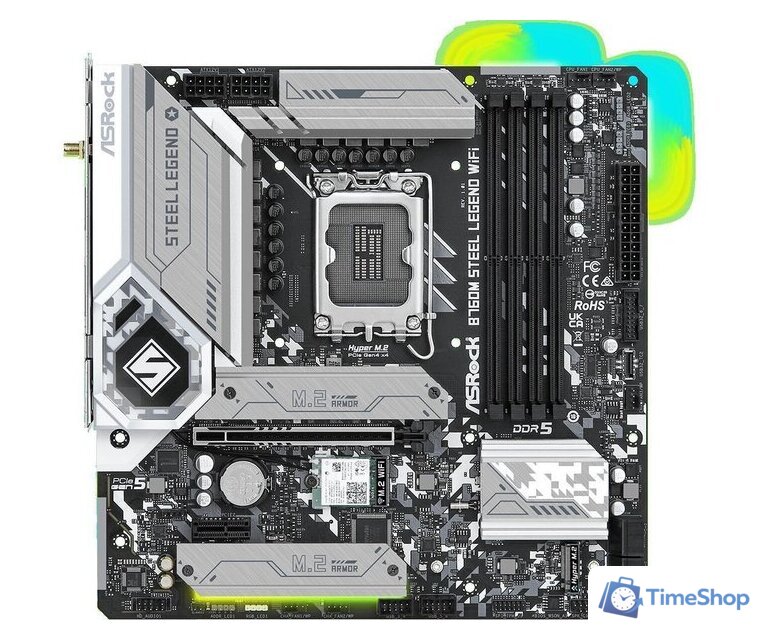

Материнская плата ASRock B760M Steel Legend WiFi

Характеристики ASRock B760M Steel Legend WiFi

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 12+1+1
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Подсветка: есть

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 200 МГц
• Дополнительные характеристики ОЗУ: - Поддержка Intel® Экстремальный профиль памяти (XMP) 3.01DPC 1R до 7200+ МГц (OC), 4800 МГц по умолчанию.1DPC 2R до 6000+ МГц (OC), 4400 МГц по умолчанию.2DPC 1R до 5600+ МГц (OC), 4000 МГц по умолчанию.2DPC 2R до 4800+ МГц (OC), 3600 МГц по умолчанию.

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 1
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• PCI: нет
• PCI X: нет
• Дополнительные характеристики PCI: ЦП:- 1 x PCIe 5.0 x16 Slot (PCIE1), supports в режиме x16*Чипсет:- 1 x PCIe 4.0 x1 Slot (PCIE2)**Поддержка модулей NVMe SSD в качестве загрузочных дисков

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: ЦП:- 1 x Hyper pазъем M.2 (M2_1, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*Чипсет:- 1 x Hyper pазъем M.2 (M2_2, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*- 1 x Hyper pазъем M.2 (M2_3, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*
• SATA 3.0: 4
• RAID: SATA 0,1,5,10

Сеть и связь

• Слот для модуля Wi-Fi: PCIe, CNVi
• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: Realtek ALC897
• Звуковая схема: 7.1

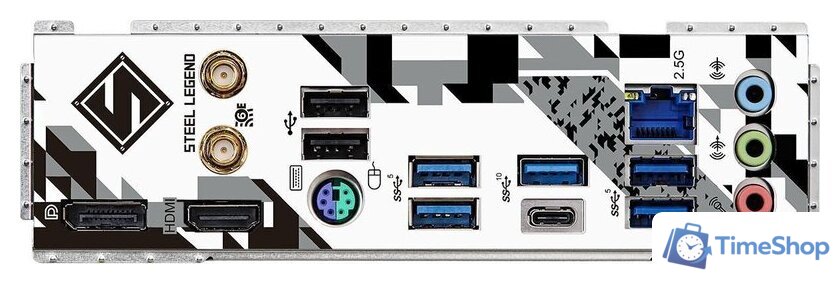

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 3
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: - 1 x eDP Signal Connector- 1 x SPI TPM- 1 x Коннектор Chassis Intrusion и разъем динамика- 1 x Разъём RGB LED*- 3 x Управляемый разъём LED s**- 1 x Разъем для подключения вентиляторов процессора (4-pin)***- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****- 3 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)- 2 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)- 1 x Вывод аудио на переднюю панель корпуса- 2 x USB 2.0 (поддержка до четырех USB 2.0)- 1 x USB 3.2 Gen1 (поддержка до двух USB 3.2 Gen1)- 1 x Фронтальный разъём USB 3.2 Gen2 Type-C (10 Гб/с)*Поддержка светодиодных лент 12В/3A, 36Вт**Support in total до 5V/3A, 15W LED Strip***CPU_FAN1 Поддержка the fan power до 1A (12W).****CPU_FAN2/WP Поддержка the fan power до 2A (24W).*****CHA_FAN1~3/WP support the fan power до 2A (24W).CPU_FAN2/WP и CHA_FAN1~3/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

Габариты

• Длина: 244 мм
• Ширина: 244 мм

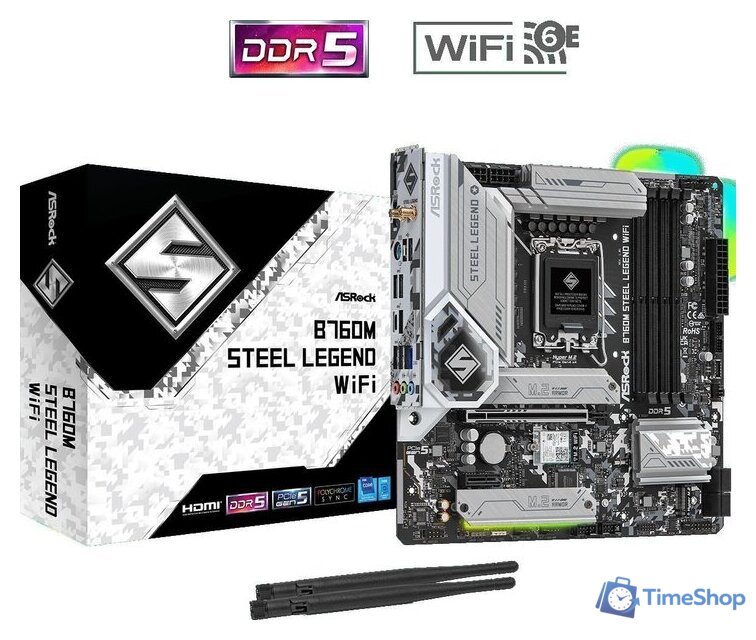

Комплектация

• Комплектация: - 1 x Инструкция для пользователя- 2 x кабелей SATA- 2 x ASRock WiFi 2.4/5/6 ГГц Антенны- 3 x Винты для разъемов M.2- 3 x Стойки для розеток М.2
