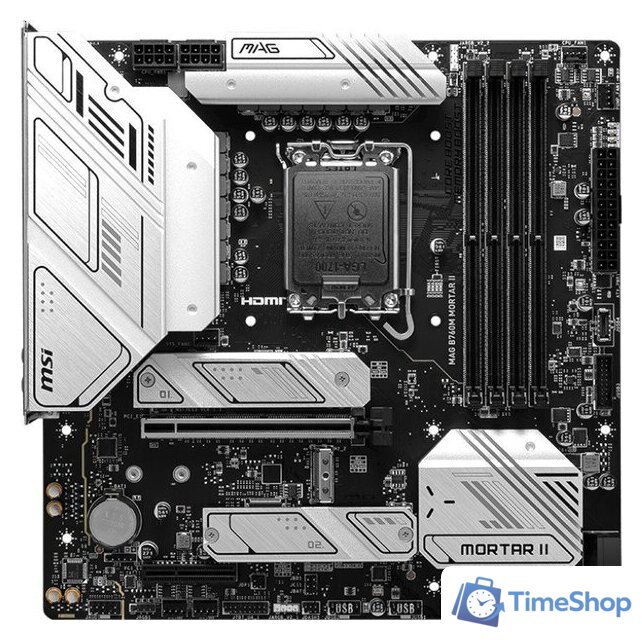

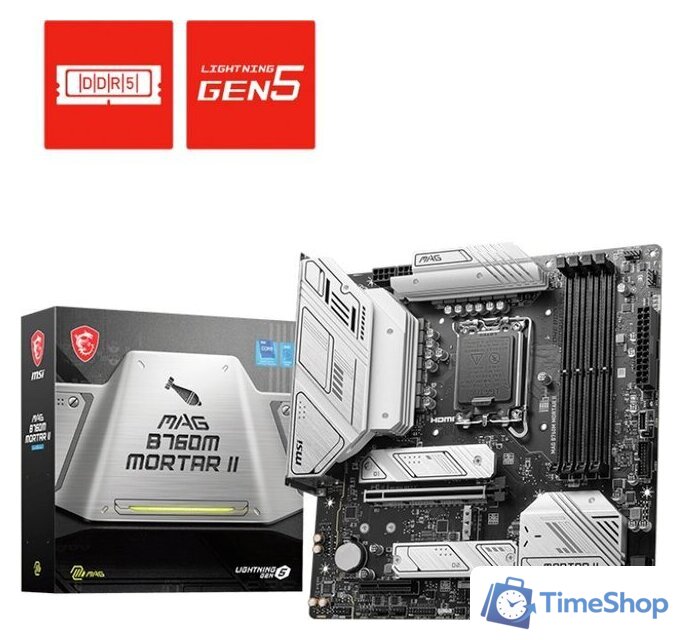

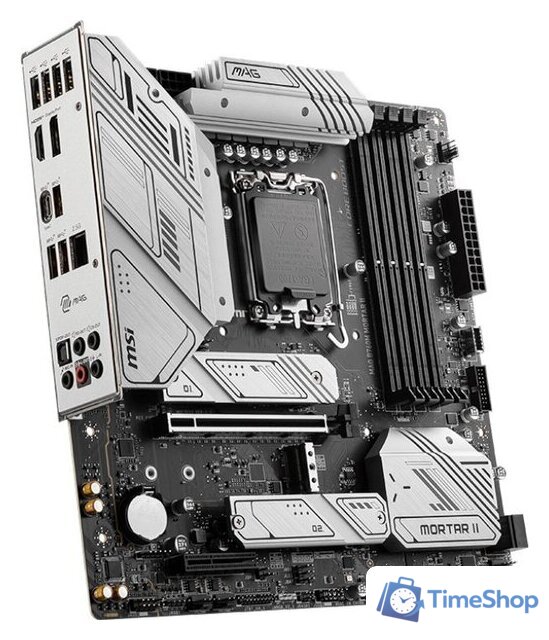

Материнская плата MSI MAG B760M Mortar II

Характеристики MSI MAG B760M Mortar II

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 12+1+1
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 800 МГц
• Дополнительные характеристики ОЗУ: поддержка non-ECC, un-buffered планок памяти с частотами: 7800+ (OC), 7600 (OC), 7400 (OC), 7200+ (OC), 7000 (OC), 6800 (OC), 6600 (OC), 6400 (OC), 6200 (OC), 6000 (OC), 5800 (OC), 5600 (JEDEC), 5400 (JEDEC), 5200 (JEDEC), 5000 (JEDEC), 4800 (JEDEC) МГц1DPC 1R макс. скорость до 7800+ МГц1DPC 2R макс. скорость до 6600+ МГц2DPC 1R макс. скорость до 6400+ МГц2DPC 2R макс. скорость до 5600+ МГц

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: нет
• Всего PCI Express x4: 1
• Всего PCI Express x8: нет
• Дополнительные характеристики PCI: слоты на ЦП:PCI_E1 Gen PCIe 5.0 с режимом работы x16слоты на чипсете:PCI_E2 Gen PCIe 3.0 с режимом работы x4

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: слоты на ЦП:M.2_1, тип 2280/2260/2242, режим работы PCIe 4.0 x4слоты на чипсете:M.2_2, тип 2280/2260, режим работы PCIe 4.0 x4M.2_3, тип 2280, режим работы PCIe 4.0 x4/SATA
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA

Сеть и связь

• Слот для модуля Wi-Fi: нет
• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: Realtek ALC897
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): нет
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 3
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: 1
• Аудио (3.5 мм jack): 5
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 4
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: 1x Power Connector(ATX_PWR)2x Power Connector(CPU_PWR)1x CPU Fan1x Pump Fan4x System Fan2x Front Panel (JFP)1x Chassis Intrusion (JCI)1x Front Audio (JAUD)1x Tuning Controller connector(JDASH)2x Addressable V2 RGB LED connector (JARGB_V2)1x RGB LED connector(JRGB)1x TPM pin header(Support TPM 2.0)4x USB 2.0 ports2x USB 3.2 Gen1 Type A ports1x USB 3.2 Gen2 Type C ports1x USB4 card connector (JTBT_U4_1, supports RTD3)

Габариты

• Длина: 243.84 мм
• Ширина: 243.84 мм

Комплектация

• Комплектация: - SATA Cable- Front Panel Connector- EZ M.2 Clip- Cable Stickers- Quick Installation Guide- European Union Regulatory Notice
