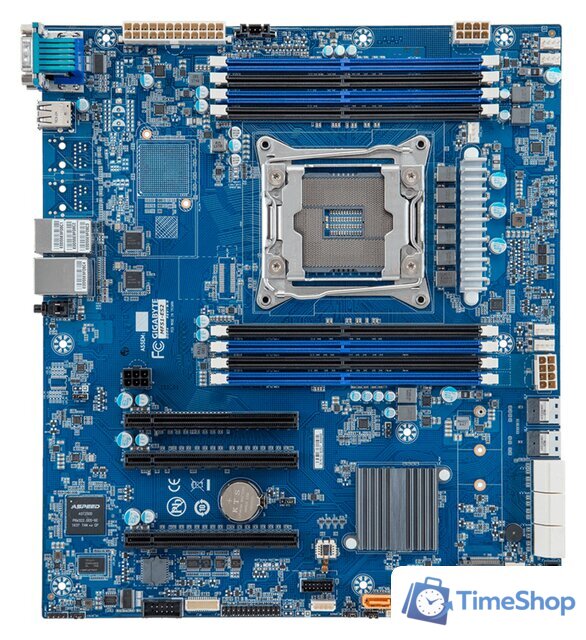

Материнская плата Gigabyte MF51-ES2 (rev. 1.0)

Характеристики Gigabyte MF51-ES2 (rev. 1.0)

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Xeon W-2100, Intel Xeon W-2200
• Сокет: LGA2066
• Чипсет: Intel C422
• Форм-фактор: ATX
• Подсветка: нет

Память

• Тип памяти: DDR4
• Количество слотов памяти: 8
• Режим памяти: четырехканальный
• Максимальная частота памяти: 2 666 МГц
• Дополнительные характеристики ОЗУ: 1.2V modules: 2666/2400 MHz

Слоты расширения

• Версия PCI Express: 3.0
• Всего PCI Express x16: 3
• Всего PCI Express x1: нет
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• PCI: нет
• PCI X: нет
• Дополнительные характеристики PCI: PCIe линии процессора:2 x PCIe x16 (Gen3 x16 bus) slots, from CPU1 x PCIe x16 (Gen3 x8 bus) slot, from CPU

Интерфейсы накопителей

• M.2: 1
• Интерфейс M.2: M-ключ- PCIe Gen3 x4, from C422- Supports NGFF-2242/2260/2280 cards
• SATA 3.0: 8
• RAID: SATA 0/1/10/5
• U.2: 2

Сеть и связь

• Слот для модуля Wi-Fi: нет
• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 2x 1 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Aspeed AST2500
• Поддержка SLi/CrossFire: нет
• Встроенный звук: нет

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): нет
• COM: 1
• LPT: нет
• PS/2: нет
• DisplayPort: нет
• mini DisplayPort: нет
• VGA (D-Sub): 1
• DVI: нет
• HDMI: нет

Внутренние разъемы

• USB 2.0: нет
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: 1
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: нет
• Разъемы для корпусных вентиляторов: 5
• Разъемы для подсветки ARGB 5В: нет
• Разъемы для подсветки RGB 12В: нет
• Описание внутренних разъемов: 1 x 24-pin ATX main power connector2 x 8-pin ATX 12V power connectors for CPU and DDR 12V input1 x 6-pin power connector for PCIe slots 12V input1 x CPU fan header5 x System fan headers1 x USB 3.0 header for 2 ports1 x PMBus connector1 x Clear CMOS jumper8 x SATA III 6Gb/s ports2 x SATA DOM jumpers2 x SATA DOM SGPIO connectors1 x ME update jumper1 x M.2 slot2 x U.2 connectors1 x Front panel header1 x COM header1 x TPM header1 x VROC connector1 x BIOS recovery jumper1 x Buzzer
