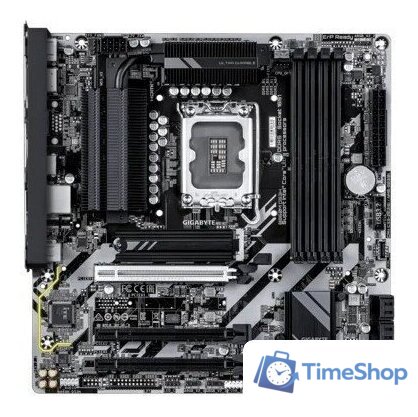

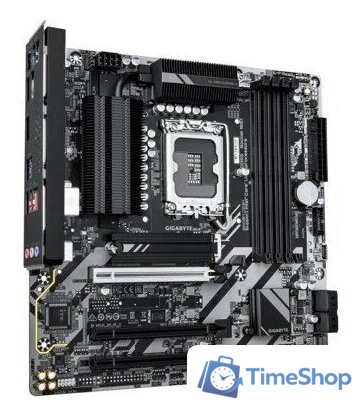

Материнская плата Gigabyte B860M DS3H (rev. 2.2)

Характеристики Gigabyte B860M DS3H (rev. 2.2)

Общая информация

• Дата выхода на рынок: 2025 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Core Ultra
• Встроенный процессор: нет
• Сокет: LGA1851
• Чипсет: Intel B860
• Количество фаз питания: 5+1+2
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Цвет: черный
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 256GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 9 066 МГц
• Дополнительные характеристики ОЗУ: поддержка конфигураций памяти 1Rx8/2Rx8/1Rx16, поддержка небуферизованных планок памяти с ECC, работающих в режиме non-ECC, поддержка небуферизованных планок памяти без ECC, поддержка Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 3
• Всего PCI Express x1: нет
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• High Power Card Edge (HPCE): нет
• Дополнительные характеристики PCI: разъемы ЦП:, разъем PCIEX16, PCI Express x16, режим работы PCIe 5.0 x16, разъемы чипсета:, разъем PCIEX1_2, PCI Express x16, режим работы PCIe 4.0 x1, разъем PCIEX1_3, PCI Express x16, режим работы PCIe 4.0 x1, разъем PCIEX16, PCI Express x16, режим работы PCIe 5.0 x16 может поддерживать только видеокарту или NVMe SSD. если будет установлена только видеокарта, убедитесь, что она установлена в разъем PCIEX16

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: M2A_CPU:слот M.2, сокет 3, ключ M, тип 2280, поддержка PCIe 5.0 x4/x2 SSD, M2N_SB:слот M.2, сокет 3, ключ M, тип 2280, поддержка PCIe 4.0 x4/x2 SSD, поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для SATA-накопителей
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA

Сеть и связь

• Слот для модуля Wi-Fi: нет
• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

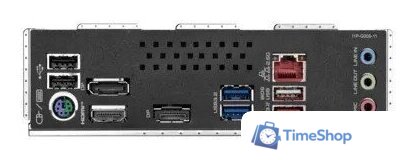

Разъемы на задней панели

• USB 2.0: 3
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• USB-C (Thunderbolt 5): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 2
• Версия DisplayPort: 2.1
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Thunderbolt 5: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• HDMI: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 2
• Разъемы для подсветки ARGB 5В: 3
• Разъемы для подсветки RGB 12В: 1
• Разъемы с обратной стороны (BTF): нет
• Описание внутренних разъемов: 1 x 24-pin основной разъем питания ATX, 1 x 8-pin разъем питания ATX 12V, 1 x разъем вентилятора ЦП, 1 x разъем вентилятора ЦП/насоса СЖО, 1 x разъем корпусного вентилятора, 1 x разъем корпусного вентилятора/насоса СЖО, 3 x разъема для адресной RGB Gen2 ленты, 1 x разъем для RGB ленты, 2 x слота M.2 Socket 3, 4 x разъема SATA 6Gb/s, 1 x разъем передней панели, 1 x разъем передней панели аудио, 1 x разъем USB Type-C, с поддержкой USB 3.2 Gen 1, 1 x разъем USB 3.2 Gen 1, 2 x разъема USB 2.0/1.1, 1 x разъем для модуля TPM (только для GC-TPM2.0 SPI V2), 1 x кнопка Q-Flash Plus, 1 x джампер сброса, 1 x джампер Clear CMOS

Габариты

• Длина: 244 мм
• Ширина: 244 мм

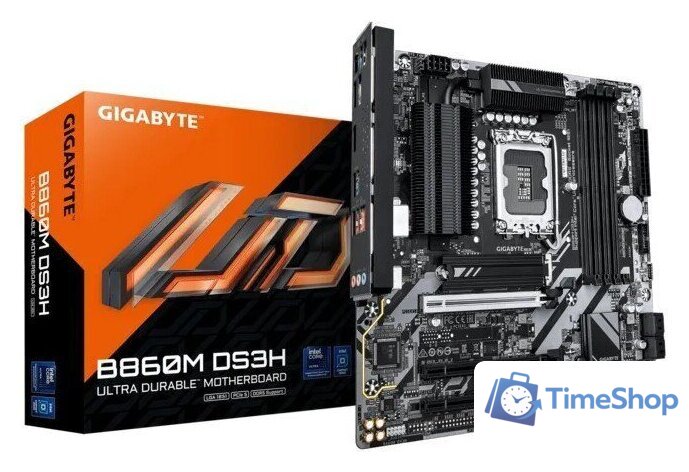

Комплектация

• Комплектация: - два кабеля SATA, - монтажный комплект для M.2, - документация
