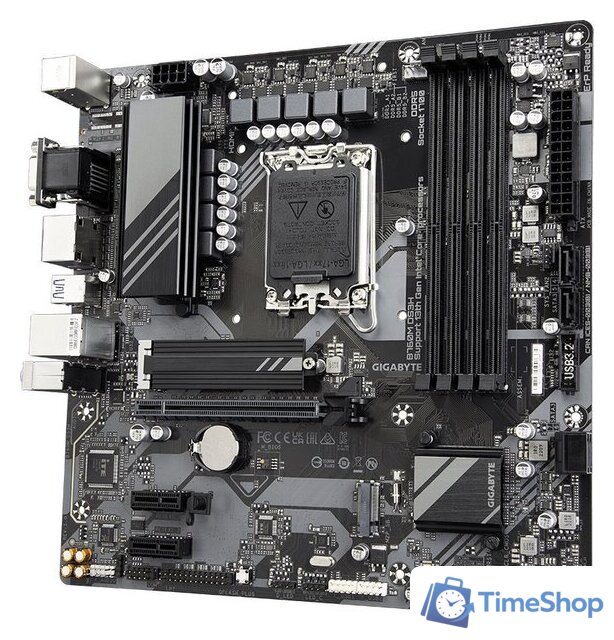

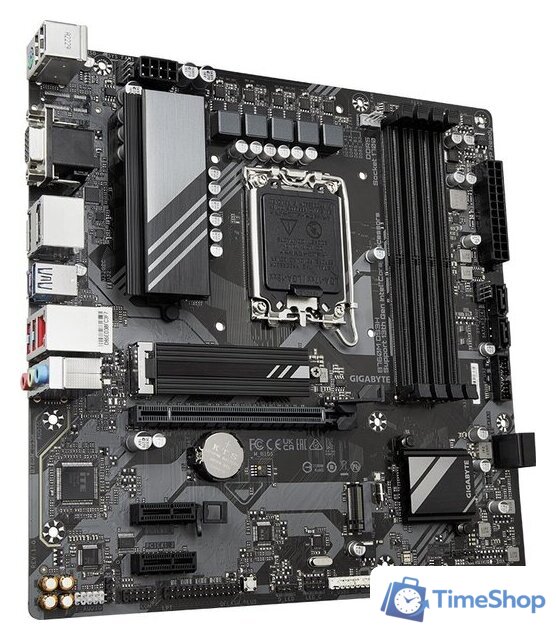

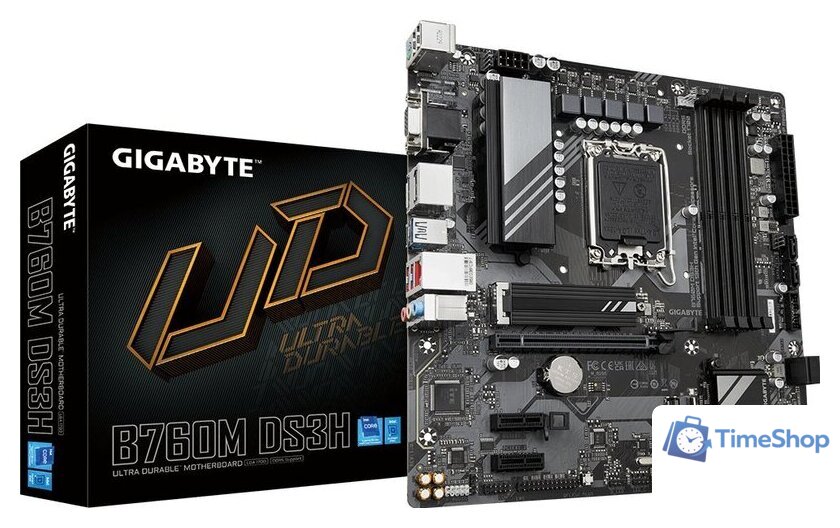

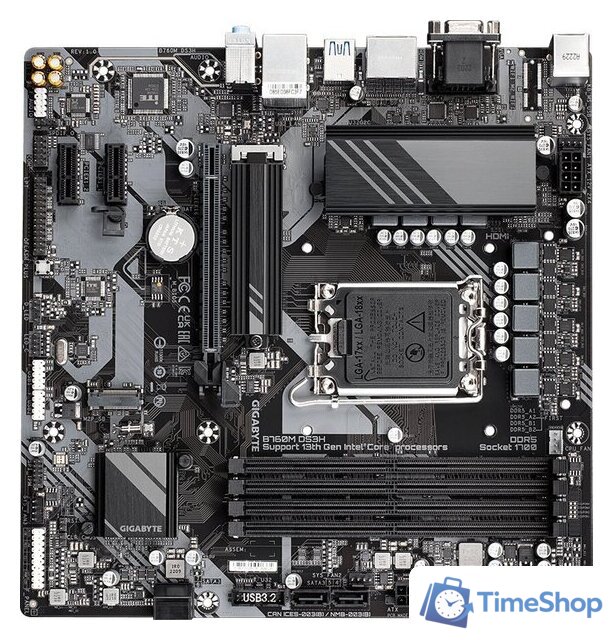

Материнская плата Gigabyte B760M DS3H (rev. 1.0)

Характеристики Gigabyte B760M DS3H (rev. 1.0)

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 6+2+1
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 600 МГц
• Дополнительные характеристики ОЗУ: поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC) и non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16 с частотами: 7600 (O.C.), 7400 (O.C.), 7200 (O.C.), 7000 (O.C.), 6800 (O.C.), 6600 (O.C.), 6400 (O.C.), 6200 (O.C.), 6000 (O.C.), 5800 (O.C.), 5600 (O.C.), 5400 (O.C.), 5200 (O.C.), 4800, 4000 МГцподдержка XMP-профилей модулей памяти (Extreme Memory Profile)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 2
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• Дополнительные характеристики PCI: PCIe-линии ЦП1 разъем PCI Express x16, шинный интерфейс PCIe 4.0, режим работы x16PCIe-линии чипсета2 x PCI Express x1, режим работы PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: ЦП:1 разъем M.2 (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)Чипсет:1 разъем M.2 (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
• SATA 3.0: 4
• SATA 2.0: нет
• RAID: 0, 1, 5, 10 - SATA

Сеть и связь

• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 2
• Версия DisplayPort: 1.2
• mini DisplayPort: нет
• VGA (D-Sub): 1
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: 1
• COM: 1
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: нет
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 1
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: 1 x 24-pin ATX main power connector1 x 8-pin ATX 12V power connector1 x CPU fan header3 x system fan headers1 x addressable LED strip header1 x RGB LED strip header2 x M.2 Socket 3 connectors4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x USB 3.2 Gen 1 header2 x USB 2.0/1.1 headers1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)1 x serial port header1 x parallel port header1 x S/PDIF Out header1 x Q-Flash Plus button1 x reset jumper1 x Clear CMOS jumper

Габариты

• Длина: 244 мм
• Ширина: 244 мм
