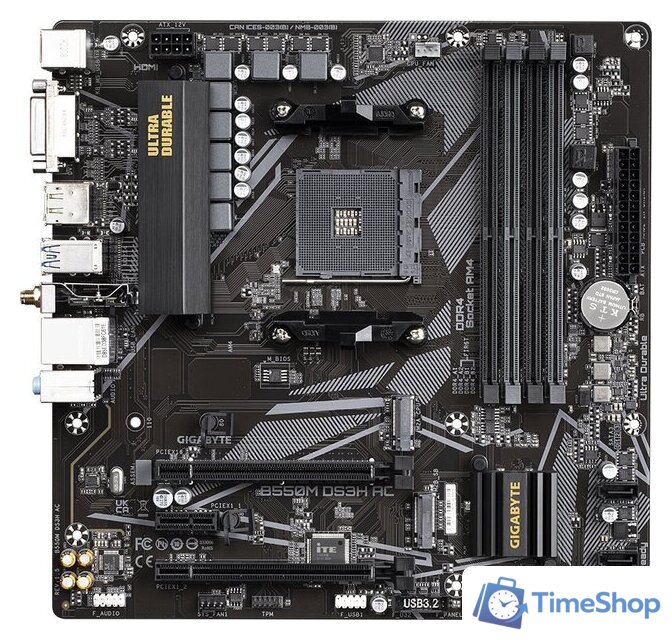

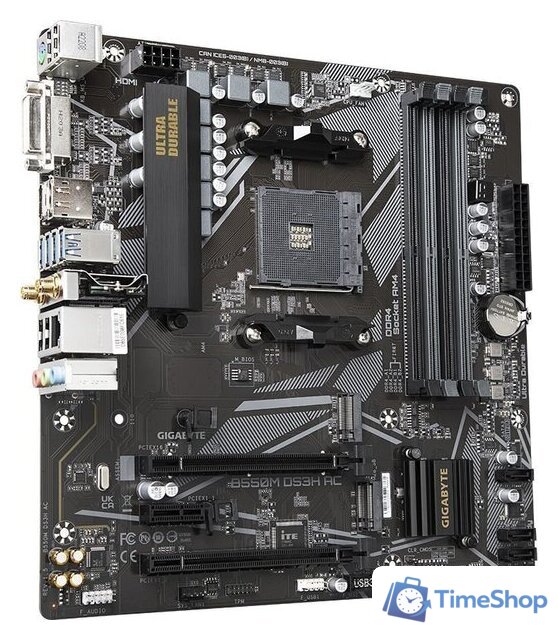

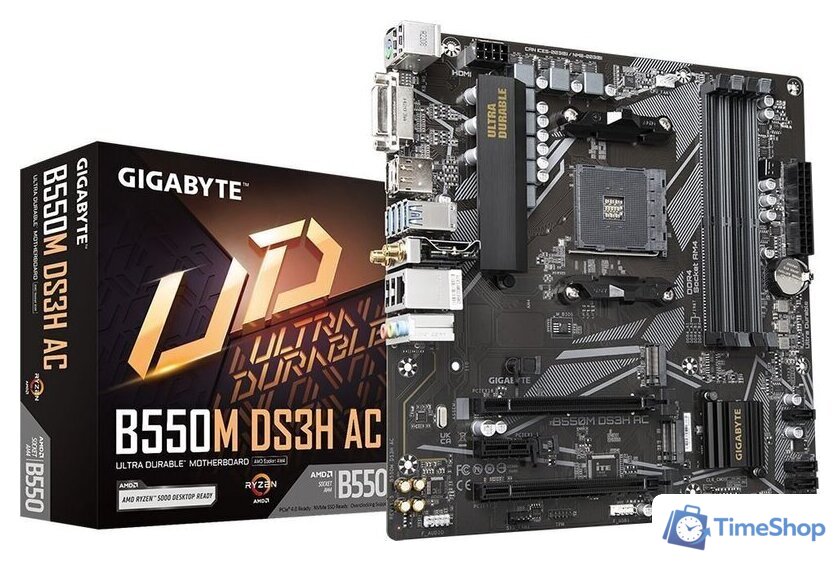

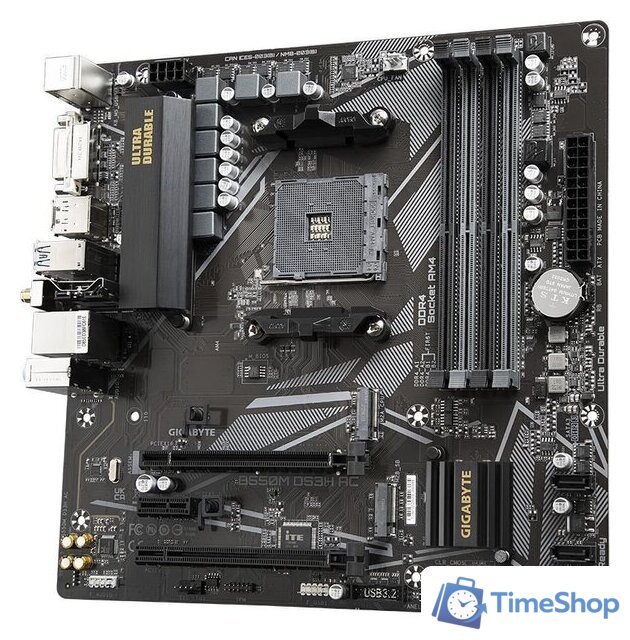

Материнская плата Gigabyte B550M DS3H AC (rev. 1.5/1.6)

Характеристики Gigabyte B550M DS3H AC (rev. 1.5/1.6)

Технические характеристики

• Поддержка процессоров: AMD
• Поддержка поколений процессоров: AMD 5000, AMD 5000G, AMD 4000G, AMD 3000
• Встроенный процессор: нет
• Сокет: AM4
• Чипсет: AMD B550
• Форм-фактор: mATX
• Подсветка: нет

Память

• Тип памяти: DDR4
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 4 733 МГц
• Дополнительные характеристики ОЗУ: поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации и non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16 с частотами4733 (O.C.), 4600 (O.C.), 4400 (O.C.), 4266 (O.C.), 4133 (O.C.), 4000 (O.C.), 3866 (O.C.), 3733 (O.C.), 3600 (O.C.), 3466 (O.C), 3400 (O.C.), 3200, 2933, 2667, 2400, 2133 МГцподдержка XMP-профилей модулей памяти (Extreme Memory Profile)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: 1
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• PCI: нет
• PCI X: нет
• Дополнительные характеристики PCI: 1 разъем PCI Express x16 (PCIEX16), реализован средствами PCIe-линий ЦП- процессоры AMD Ryzen 5000 серии и AMD Ryzen 3000 серии, режим работы PCIe 4.0 x16- процессоры AMD Ryzen 5000-серии, AMD Ryzen 5000 G-серии и Ryzen 4000 G-серии, режим работы PCIe 3.0 x16*В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX161 разъем PCI Express x16 (PCIEX4), реализован средствами PCIe-линий чипсетаподдерживается режим PCIe 3.0 x41 разъем PCI Express x1 (PCIEX1), реализован средствами PCIe-линий чипсетарежим работы PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: 1 разъем M.2 для SSD-накопителей (M2A_CPU), реализован средствами PCIe-линий ЦП, исполнение Socket 3, ключ M, типоразмер 2242/2260/2280/22110- процессоры AMD Ryzen 5000 серии и AMD Ryzen 3000 серии, режим работы SATA и PCIe 4.0 x4/x2 для SSD-накопителей- процессоры AMD Ryzen 5000 серии и AMD Ryzen 5000 G-серии и Ryzen 4000 G-серии, режим работы SATA и PCIe 3.0 x4/x2 для SSD накопителей1 разъем M.2 для SSD-накопителей (M2B_SB), реализован PCIe-линиями чипсета, исполнение Socket 3, ключ M, типоразмер 2242/2260/2280поддержка SSD-накопителей SATA и PCIe 3.0 x2
• SATA 3.0: 4
• SATA 2.0: нет
• RAID: SATA 0/1/10

Сеть и связь

• Wi-Fi: 802.11ac (Wi-Fi 5)
• Bluetooth: 4.2
• Ethernet: 1x 1 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

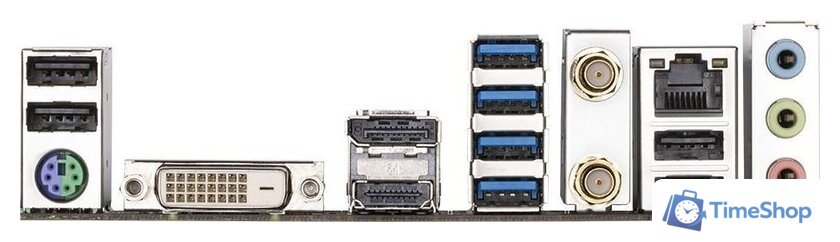

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: 1
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 1
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: нет
• Разъемы для корпусных вентиляторов: 2
• Разъемы для подсветки ARGB 5В: нет
• Разъемы для подсветки RGB 12В: нет
• Описание внутренних разъемов: 1 x 24-pin ATX main power connector1 x 8-pin ATX 12V power connector1 x CPU fan header2 x system fan headers2 x M.2 Socket 3 connectors4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x USB 3.2 Gen 1 header1 x USB 2.0/1.1 header1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)1 x Clear CMOS jumper

Габариты

• Длина: 244 мм
• Ширина: 244 мм
