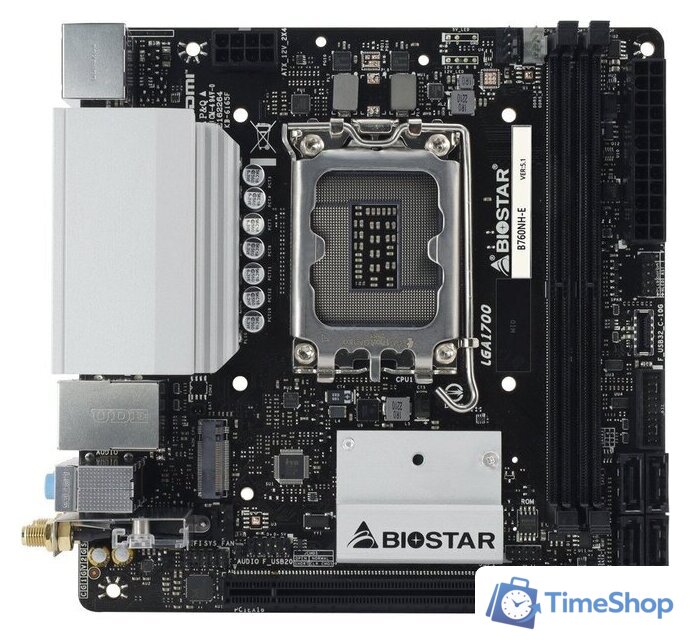

Материнская плата BIOSTAR B760NH-E Ver. 5.1

Характеристики BIOSTAR B760NH-E Ver. 5.1

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel B760
• Охлаждение фаз питания: есть
• Форм-фактор: Mini-ITX
• Цвет: черный
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 2
• Максимальный объём памяти: 96GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 6 400 МГц
• Дополнительные характеристики ОЗУ: поддержка non-ECC планок памяти с частотами до 6400+ МГц OCподдержка Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: нет
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• High Power Card Edge (HPCE): нет
• Дополнительные характеристики PCI: PCI-линии ЦПразъем PCI Express x16, режим работы PCIe 5.0 x16PCI-линии чипсетаотсутствуют

Интерфейсы накопителей

• M.2: 1
• Спецификации накопителей: слоты ЦПслот M2M_CPU, ключ M, тип 2280, режим работы PCIe 4.0 x4 и SATAслоты чипсетаотсутствуют
• SATA 3.0: 4
• RAID: нет

Сеть и связь

• Слот для модуля Wi-Fi: CNVi  (ключ E, тип 2230)
• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: Realtek ALC1220-VB
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): 2
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• USB-C (Thunderbolt 5): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.2
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 1.4

Внутренние разъемы

• USB 2.0: 1
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Thunderbolt 5: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• HDMI: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 1
• Разъемы для подсветки ARGB 5В: нет
• Разъемы для подсветки RGB 12В: нет
• Описание внутренних разъемов: 4x SATA III Connector (6Gb/s)1x M.2 (E Key) Socket : Supports 2230 type Wi-Fi & Bluetooth module and Intel® CNVi1x USB 2.0 Header (each header supports 2 USB 2.0 ports)1x USB 3.2 (Gen1) Header (each header supports 2 USB 3.2 (Gen1) ports)1x USB 3.2 (Gen2) Type-C Header1x 8-Pin Power Connector1x 24-Pin Power Connector1x CPU Fan Connector1x CPU water cooling connector (CPU_OPT)1x System Fan Connector1x Front Panel Header1x Front Audio Header1x Internal Stereo Speaker Header1x Clear CMOS Header

Габариты

• Длина: 170 мм
• Ширина: 170 мм

Комплектация

• Комплектация: - два кабеля SATA- заглушка задних портов- аксессуары для Wi-Fi слота- DVD-диск с драйверами- документация
