Материнская плата ASUS Pro WS W680M-ACE SE

Характеристики ASUS Pro WS W680M-ACE SE

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel W680
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 6 000 МГц
• Дополнительные характеристики ОЗУ: Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 1
• Всего PCI Express x4: 1
• Всего PCI Express x8: нет
• PCI: нет
• PCI X: нет
• Дополнительные характеристики PCI: ЦП:- 1 x PCIe 5.0 x16 slotЧипсет:- 1 x PCIe 4.0 x4 slot- 1 x PCIe 3.0 x1 slot

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: ЦП:- M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)Чипсет:- M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)- 4 x SATA 6Gb/s ports- 1 x SlimSAS Slot Support SlimSAS NVMe device (supports PCIe 4.0 x4 mode and up to 4 SATA devices)
• SATA 3.0: 4
• RAID: PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10
• SAS: 1

Сеть и связь

• Слот для модуля Wi-Fi: PCIe, CNVi, CNVi2
• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x1 Гбит/с + 2x2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

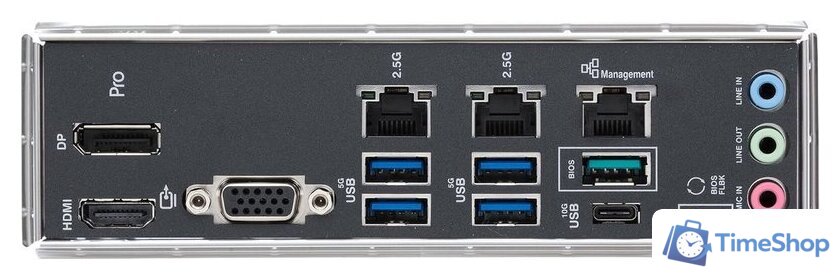

Разъемы на задней панели

• USB 2.0: нет
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): 1
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: 1
• LPT: 1
• Разъемы для вентилятора ЦП: 2
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: нет
• Разъемы для подсветки RGB 12В: нет
• Описание внутренних разъемов: Fan and Cooling related1 x 4-pin CPU Fan header1 x 4-pin CPU OPT Fan header1 x 4-pin W_PUMP+ header3 x 4-pin Chassis Fan headersPower related1 x 24-pin Main Power connector1 x 8-pin +12V Power connectorStorage related2 x M.2 slots (Key M)4 x SATA 6Gb/s ports1 x SlimSAS portUSB1 x USB 3.2 Gen 2x2 connector (supports USB Type-C® )1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 headers support 4 additional USB 2.0 portsMiscellaneous1 x LPT header1 x T-sensor1 x Clear CMOS header1 x COM Port header1 x Front Panel Audio header (AAFP)1 x SPI TPM header (14-1pin)1 x 20-3 pin System Panel header with Chassis intrude functionBMC Related1 x BMC LED and switch1 x VGA switch1 x BMC LAN fixed IP switch1 x IPMI switch1 x Q_PSU switch1 x PSU SMBus header1 x VPP_I2C header1 x Micro SD card socket1 x BMC_T_SENSOR header1 x Location button header1 x Location LED and header1 x Message LED and header

Габариты

• Длина: 244 мм
• Ширина: 244 мм

Комплектация

• Комплектация: Cables2 x SATA 6Gb/s cablesMiscellaneous1 x Q-connector1 x M.2 Rubber Packages2 x Screw package for M.2 SSD1 x I/O ShieldDocumentation1 x User guide1 x ACC Express Activation Key Card
