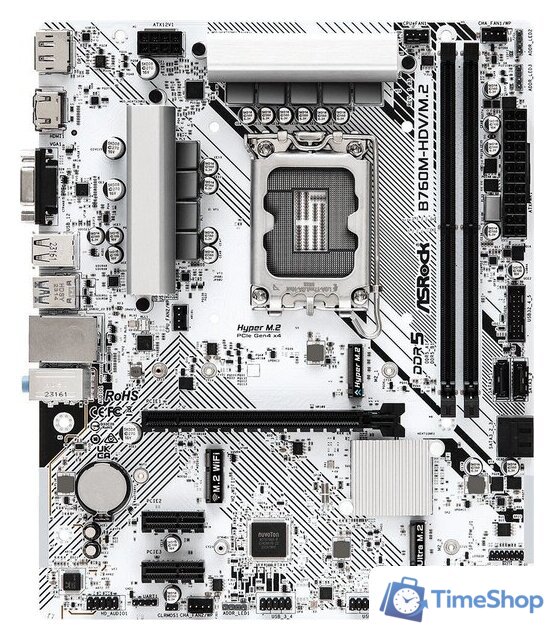

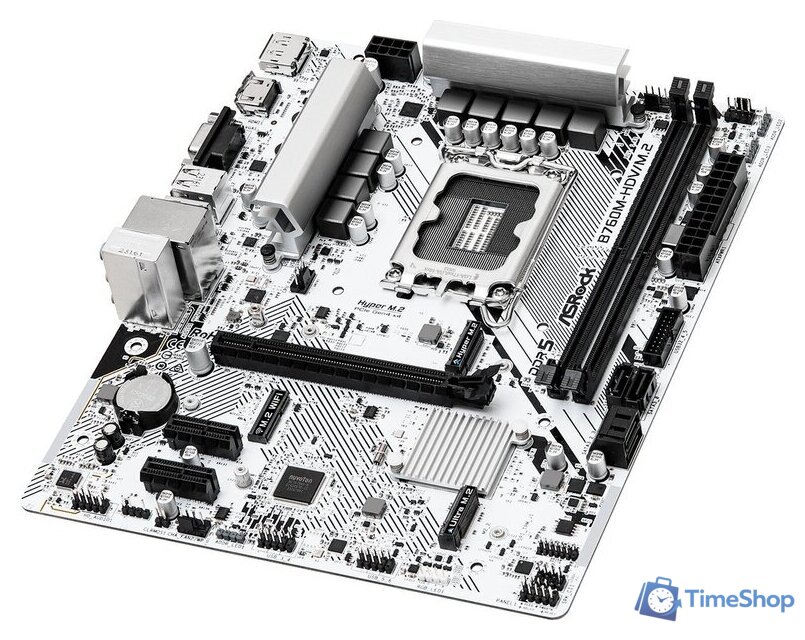

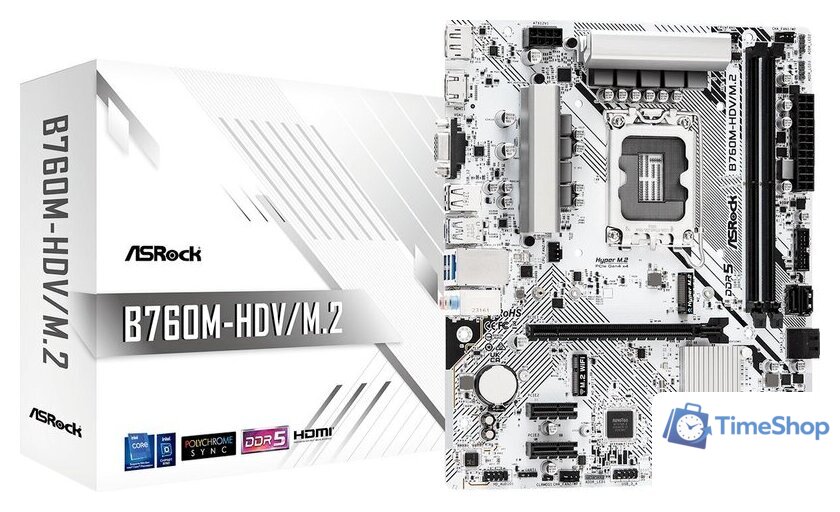

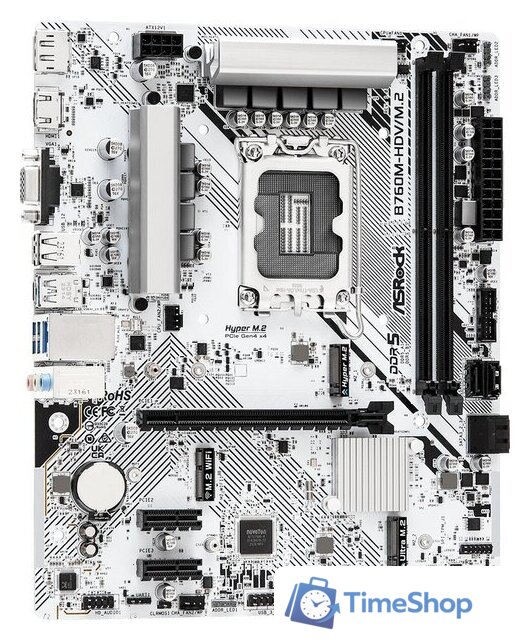

Материнская плата ASRock B760M-HDV/M.2

Характеристики ASRock B760M-HDV/M.2

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 7+1+1
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 2
• Максимальный объём памяти: 96GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 200 МГц
• Дополнительные характеристики ОЗУ: поддержка non-ECC планок памяти без буферизации до 7200+ (OC) МГц1DPC 1R до 7200+ МГц (OC) - 5600 МГц по умолчанию1DPC 2R до 6800+ МГц (OC) - 5200 МГц по умолчаниюподдержка Intel XMP 3.0

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 2
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• Дополнительные характеристики PCI: слоты на ЦП:PCIE1 с режимом работы PCIe 4.0 x16слоты на чипсете:PCIE2 и PCIE3 с режимом работы PCIe 3.0 x1слот PCIE3 поддерживает модули NVMe SSD в качестве загрузочных дисков

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: слоты на чипсете:M2_1 Hyper M.2, ключ M, тип 2260/2280, режим работы PCIe Gen4x4 (64 Гб/с), с поддержкой устройств Intel Volume Management (VMD)M2_2 Ultra M.2, ключ M, тип 2280, режим работы PCIe Gen3x4 (32 Гб/с), с поддержкой модулей NVMe SSD в качестве загрузочных дисков
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA

Сеть и связь

• Слот для модуля Wi-Fi: PCIe  (тип 2230, ключ E)
• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: Realtek ALC897
• Звуковая схема: 7.1

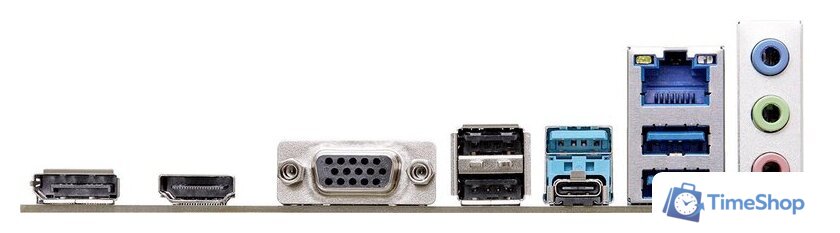

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): 1
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 2
• Разъемы для подсветки ARGB 5В: 3
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: 1 x SPI TPM Header1 x Chassis Intrusion and Speaker Header1 x RGB LED Header3 x Addressable LED Headers1 x CPU Fan Connector (4-pin)1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)1 x 24 pin ATX Power Connector1 x 8 pin 12V Power Connector1 x Front Panel Audio Connector2 x USB 2.0 Headers (Support 4 USB 2.0 ports)1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports)

Габариты

• Длина: 244 мм
• Ширина: 201 мм

Комплектация

• Комплектация: 1 x User Manual1 x I/O Shield2 x SATA Data Cables3 x Screws for M.2 Sockets
